통돌이 차량방호 울타리의 특징

  • 01. 드럼형 입체구조의 회전통체에 고휘도 반사지를 부착하여 차량방호시설에
    대한 인식과 운전자의 시인성을 향상시켜 차량 사고를 예방하는 기능
  • 02. 충돌에너지를 회전에너지로 전환하여 2차 충돌사고 및 이탈사고 방지
  • 03. 충돌차량의 진행방향을 유도하여 뒷 따르는 차량과의 추돌사고 방지
  • 04. EVA 소재의 충격흡수드럼이 강한 충격을 흡수
    EVA는 다른 폴리에틸렌계 수지에 비하여 유연성 및 탄력성이 좋으며,
    고무와 가장 유사한 성질을 갖고, 고무에 비해 가볍고, 우레탄보다 탄성이
    우수하여 파손의 우려가 적다.

  • 05. 촘촘한 지주간격에 의한 밀집된 지지력으로 충돌차량이 도로에서 이탈하는 것을
    방지
  • 06. 완충브라켓에 의한 2차 충격흡수
  • 07. ‘D’자형 후레임 구조에 의한 복합적인 충격흡수 기능
  • 08. 궤도형 레일과 유동적인 지주가 충돌차량의 충격을 흡수하면서 매끈한 표면의
    후레임이 차량의 타이어를 바로잡아 진행방향으로 유도하여 후속차에 의한
    2차 추돌 사고를 방지
  • 09. 후레임과 촘촘한 지주로 강하면서 통돌이 회전통체의 유연함도 지닌 충격흡수형
    차량방호울타리
  • 10. 독립지주 형태로 파손된 부위만 교체 가능하여 유지 보수비 절감

통돌이 가드레일의
작동원리

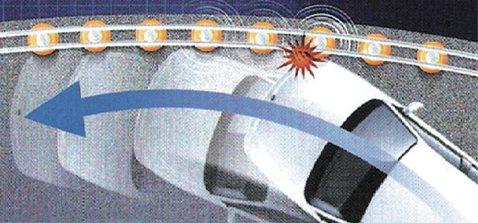

  • 1. 차량충돌시의 강한 충격을 통돌이 회전통체가 회전에너지로 전환하면서 충격을 흡수
  • 2. 상하후레임이 대형차, 소형차의 타이어를 바로잡아 조향장치의 기능 상실 방지
  • 3. 'D‘형 후레임의 입체구조와 완충브라켓으로 2차로 충격을 분산 흡수
  • 4. 0.7m 조밀한 간격의 지주는 강한 지지력을 형성하여 충돌 차량이 가드레일을 넘어가 위험지역으로 전복되는 것을 방지
  • 5. 충격흡수력이 월등한 EVA소재 통돌이구조의 충격흡수통체와 입체적 완충구조 후레임, 이를 지지하는 조밀한 지주의 복합구조

방송자료

통돌이는 차량방호울타리 성능평가항목과 충돌시험 조건에 따라 충돌시험을 실시한 결과 모두 만족하는 결과를 나타냈습니다.

소형-탑승자보호 성능평가 승용차 1.3ton-20。측면충돌

충돌시 차량을 정상적인 진행궤도로 복귀시키며 탑승자 및 제 2차 차량사고를 예방할 수 있다

방송에 소개 된 방호벽의 문제점과「통돌이」의 우수성

충돌방식을 회전마찰로 바꿈으로써 충돌이 장시간 지속하도록 하여 순간적인 충격을 최소로 줄인다.
